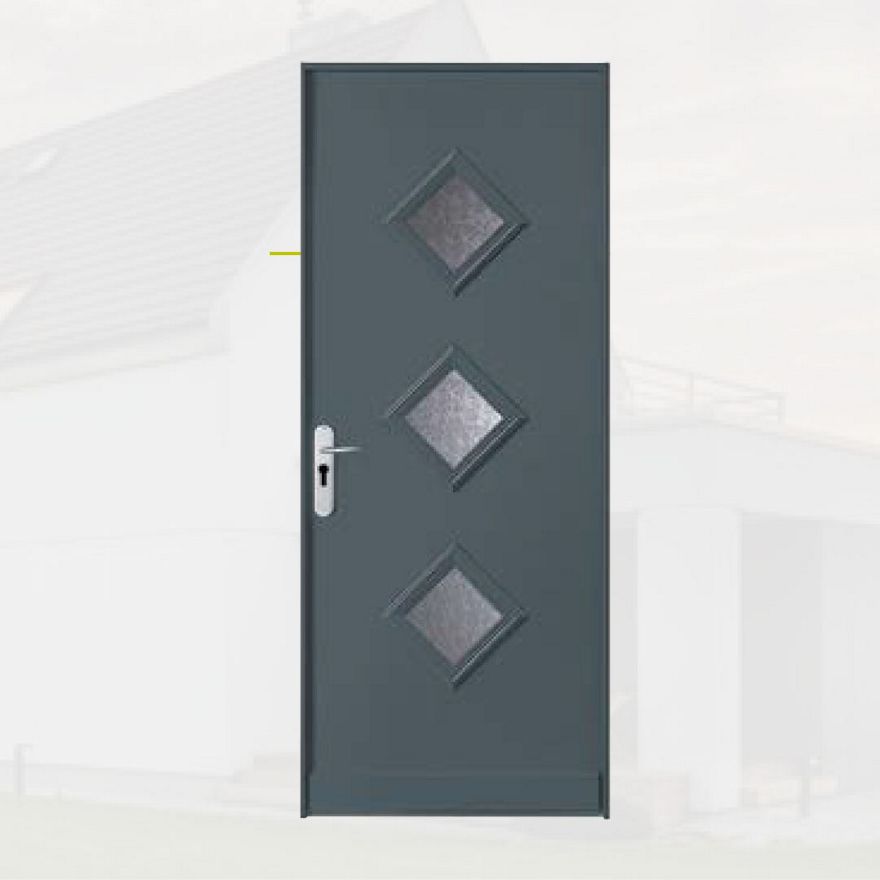

Forstyl+ S et SL - Porte de maison pour le neuf et la réhabilitation

Fichet

Anti-effraction

Bloc porte certifié A2P BP1 selon règlement A2P bloc porte "habitat"
Serrure certifiée A2P 1* selon règlement A2P serrure de bâtiment

Isolation thermique

Forstyl+ S : Vitré 2,6 W/m2.°K et non-vitré 1,8 W/m2.°K
Forstyl+ SL : Vitré 2,3 W/m2.°K et non-vitré 2 W/m2.°K

Affaiblissement acoustique

Forstyl+ S : Non-vitré 34dB
Forstyl+ SL : Non-vitré 35dB

Isolation AEV (air, eau, vent)

Forstyl+ S : Non-vitré A*2 E*3B V*C4
Forstyl+ SL : Non-vitré A*2 E*1B V*C4

Forstyl+ S et SL porte de maison neuf et réhabilitation

Performances

Anti-effraction	Bloc porte certifié A2P BP1 selon règlement A2P bloc porte"habitat" Serrure certifiée A2P 1* selon règlement A2P serrure de bâtiment
Anti-effraction
	Forstyl+ S		Forstyl+ SL
Isolation thermique	Vitré 2,6 W/m2.°K	Non-vitré 1,8 W/m2.°K	Vitré 2,3 W/m2.°K	Non-vitré 2 W/m2.°K
Affaiblissement acoustique	-	Non-vitré 34dB	-	Non-vitré 35 dB
Isolation AEV (air, eau, vent)	-	Non-vitré A2 E3B V*C4	-	Non-vitré A2 E1B V*C4

Vantail

62 mm d’épaisseur, à recouvrement simple feuillure, équipé de joints périphériques d’étanchéité.
2 faces aluminium 15/10e mm avec double rupture de pont thermique.
Blindage interne en acier 20/10e mm d’épaisseur.
Mousse isolante en polystyrène extrudé de 60 mm d’épaisseur.
Pivotement sur 3 paumelles, réglables en hauteur et largeur.
3 pannetons anti-dégondage.

En option

Modèle vitré avec vitrage anti-effraction classe 8 selon norme EN 356.
Possibilité de modèle avec partie fixe pleine (Forstyl+ SL).

Serrure

Serrure 3 points latéraux certifiée A2P 1* (dont 2 basculants à crochet) avec boîtier central accessible .
Cylindre Fichet Gemm24 profil européen de taille 40x45, non débrayable, livré avec 3 clés.

En option

Cylindre Fichet Gemmcode profil européen de taille 40x45, avec carte de propriété, non débrayable, livré avec 3 clés (clé supplémentaire en option).

Autres caractéristiques

Sens d’ouverture disponibles : se référer à la fiche technique du modèle.
Dimensions sur-mesure pour pose en rénovation 2nde monte :

- Forstyl+ S : M : de 1952 à 2302 mm (passage libre de 1 925 à 2 275 mm) B : de 754 à 1054 mm (passage libre de 700 à 1 000 mm) Fond de feuillure : 25 à 45 mm

- Forstyl+ SL : M : de 1952 à 2302 mm (passage libre de 1 925 à 2 275 mm) B : de 754 à 1750 mm (passage libre partie mobile de 700 à 1 000 mm) Fond de feuillure : 25 à 45 mm

Dimensions sur-mesure pour pose bâti tubulaire : M : de 1989 à 2339 mm B : de 828 à 1128* mm (1824 mm en SL).
Dimensions sur-mesure pour pose arrêt de doublage : M : de 1925 à 2275 mm B : de 700 à 1100 mm (1696 mm en SL).
Seuil en aluminium conforme à la loi handicap.

Schémas techniques

Bâti bicolore monobloc 3 faces en acier de 2 mm en intérieur. Profil aluminium en extérieur avec rupture de pont thermique.
Finitions peinture RAL texturée (bicoloration possible).
Possibilité de profilés spéciaux en complément du bâti 2nde monte pour poses difficiles (non inclus dans le PV).

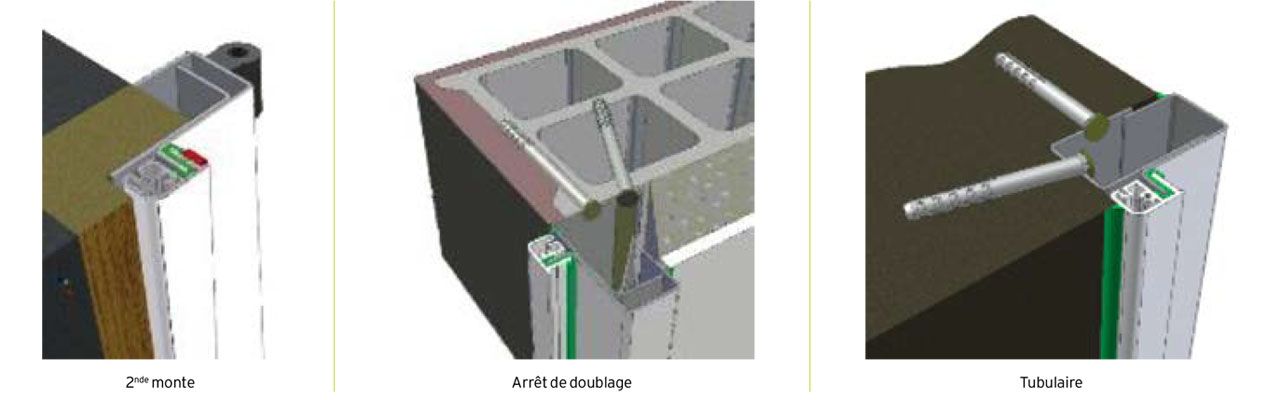

3 types de bâti :

Note de prescription
Vitrages décoratifs
Équipements
Coloris vantail et moulure
Coloris bâti

Note de prescription

Porte Forstyl+ S et SL
Résistance à l’effraction : A2P BP1 (selon règlement H64 du CNPP).

Affaiblissement acoustique Rw = S : 34 dB / SL : 30 dB

Coefficient thermique Ud = S : 1,8 W/m2.°C / SL : 2,3 W/m2.°C.

Isolation à l’air, à l’eau et au vent : S : A*2 - E*3B - V*C4 / SL : A*2 - E*1B - V*C4
Le bloc-porte est constitué d’un bâti monobloc 3 faces en acier de 20/10ème mm d’épaisseur et aluminium avec rupture de pont thermique. 4 types de prébâti sont disponibles afin de s’adapter à l’existant (2nde monte réhabilitation, arrêt de doublage, tubulaire, en tableau) Le prébâti 2nde monte en tôle d’acier d’une épaisseur de 20/10ème mm possède des fixations renforcées par vis dans le gros œuvre au travers du bâti existant.
Le seuil de porte est en aluminium avec rejet d’eau. Le panneau de porte à recouvrement à simple feuillure est en double paroi de 62 mm d’épaisseur environ, intègre un blindage interne en acier de 20/10ème mm d’épaisseur, une mousse isolante en polystyrène extrudé de 60 mm d’épaisseur et des joints périphériques d’étanchéité (EPDM et silicone). Pivotement sur 3 paumelles à billes, réglables en largeur et en hauteur avec 3 pannetons anti-dégondage. La serrure est certifiée A2P 1* à 3 pênes latéraux (dont 2 basculants à crochet) équipée d’un cylindre européen Gemm24 avec 3 clés.
